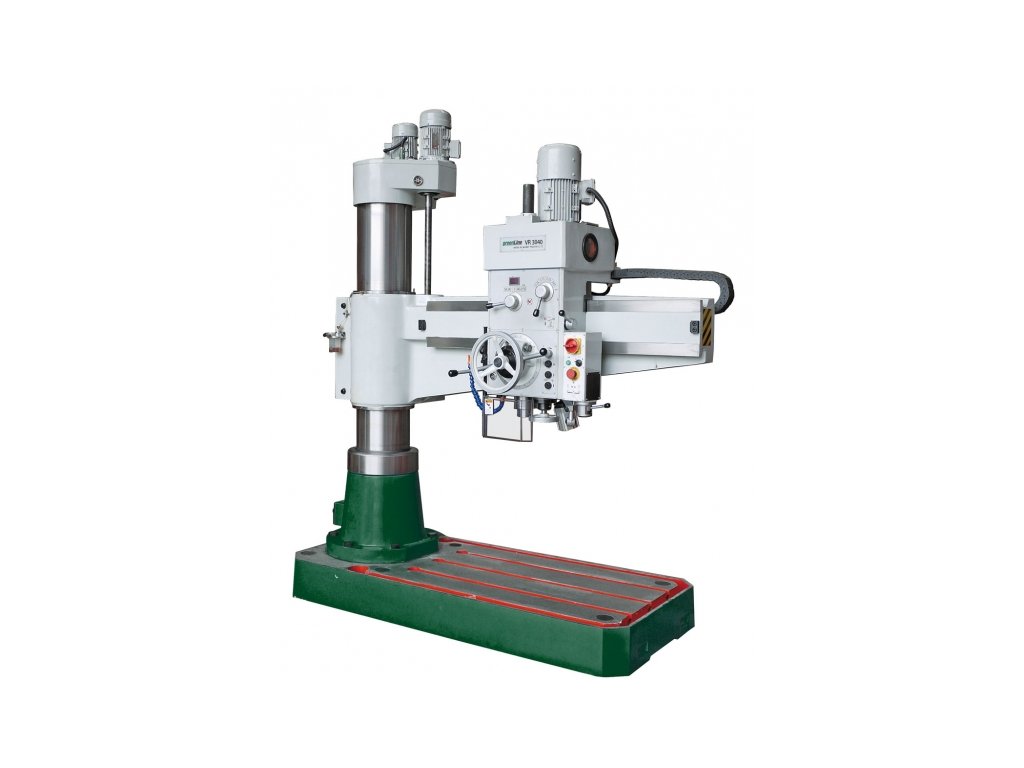

Radiální vrtačka VR 3040

Detailní popis produktu

Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.
Plynulá regulace otáček vřetene pomocí frekvenčního měniče
Digitální ukazatel počtu otáček
Koncové dorazy polohy vřetene
Hydraulické upínání ve všech osách
Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku
Trochoidní mazání olejem
S bezpečnostními prvky
Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
Elektrické díly odpovídající standardům CE, CSA, UL
PLC řídící jednotka
Elektronický kontrolní systém
Elektronický ventil hydraulického systému

Technická data:
Vrtací výkon max. | ocel: 40 mm
Vrtací výkon max. | litina: 52 mm
Řezání závitů | ocel: M32
Řezání závitů | litina: M40
Kužel vřetene: MK4
Rozsah rychlosti posuvu: 0,10 -0,63 mm/ot.
Otáčky: 54 – 2150 ot/min
Plynulá změna otáček: ano
Počet rychlostních stupňů: 4
Vzdálenost vřeteno - sloup: 300 – 1300 mm
Vzdálenost vřeteno-stůl: 300 – 1200 mm
Rozsah posuvu vřetene: 260 mm
Rychlost zvedání/spouštění ramene: 1,2 m/min
Úhel otáčení vrtací hlavy: 180 °
Průměr sloupu: 280 mm
Výkon hlavního motoru: 2200 W
Výkon zvedacího motoru ramene: 1100 W
Výkon hydraulického čerpadla pro zpevnění vřeteníku, sloupu a ramene: 370 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 2070 × 2430 × 850 mm
Hmotnost: 2300 kg

Rozsah dodávky
Upínací kostka 630 x 450 x 450 mm
Šrouby M24 pro T-drážky, 4 ks
Redukční pouzdro MK4 / MK3
Redukční pouzdro MK3 / MK2
Klínový vyrážeč
Klíč pro demontáž nástroje
Kotvicí šrouby M24 x 400 mm, 6 ks
Vrtací sklíčidlo 1 – 16 mm, B16
Redukce MK4 / B16
