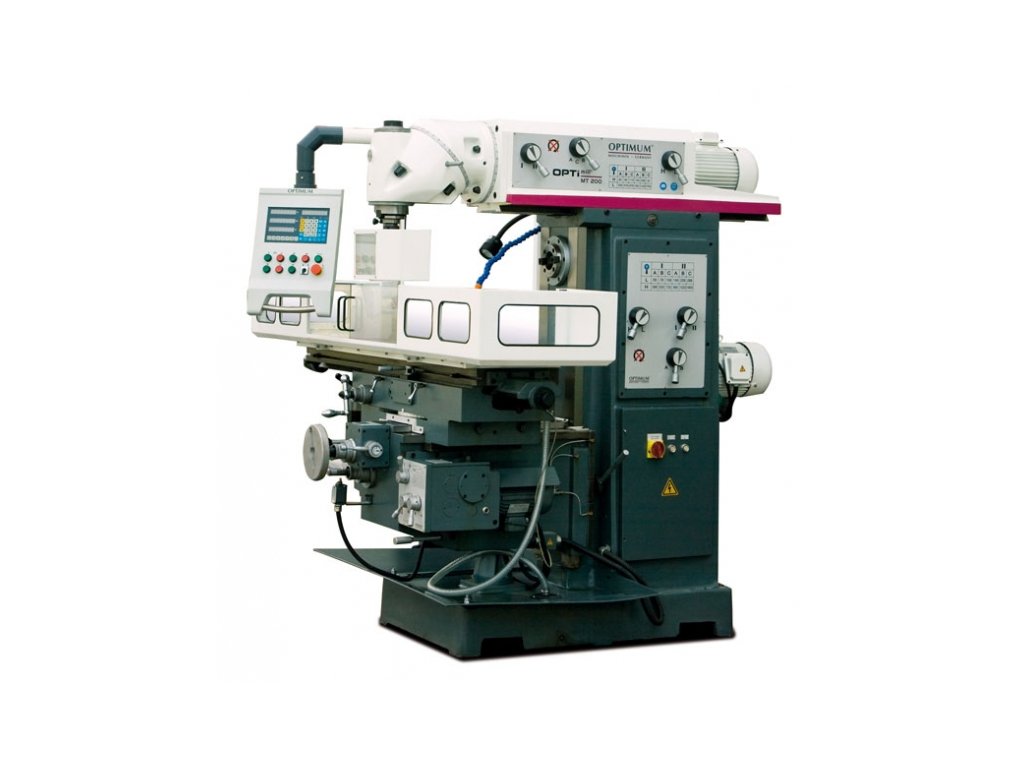

Univerzální frézka Opti MT 200

Detailní popis produktu

Masivní vrtačko-frézka pro horizontální i vertikální frézování s digitálním odměřováním.
Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu
Robustní konstrukce stroje
Broušená ozubená kola, která běží v olejové lázni, zajišťují velmi klidný chod
Těžké, masivní provedení z vysoce kvalitní litiny
Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
Centrální mazání
Dostatečně velká ovládací ruční kola se stupnicí
Pracovní LED osvětlení
Snadná obsluha ovládacích prvků pro změnu otáček
Chladící zařízení
Stabilní pravoúhlá vedení v ose Y a Z
Strojní posuv stolu ve všech třech osách

Frézovací hlava
Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu

Ovládací panel stroje
Přehledný vestavěný ovládací panel s integrovaným ukazatel polohy
Otočný kolem své osy o 360°
Výrazné snížení výrobního času

Vrtací výkon trvalý | ocel: 28 mm
Vrtací výkon max. | ocel: 30 mm
Řezání závitů | ocel: M24
Max. průměr stopkové frézy: 20 mm
Max. průměr nožové hlavy: 100 mm
Rozměry pracovního stolu: 1600 × 360 mm
Max. zatížení stolu: 450 kg
T-drážky | počet: 3
T-drážky | velikost drážky: 14 mm
T-drážky | rozteč: 95 mm
Kužel vřetene: ISO50
Rozsah posuvu - osa X: 1290 mm
Rozsah posuvu - osa Y: 280 mm
Rozsah posuvu - osa Z: 400 mm
Rychloposuv - osa X: 1290 mm/min
Rychloposuv - osa Y: 1205 mm/min
Rychloposuv - osa Z: 513 mm/min
Strojní posuv - osa X: 22 – 420 mm/min
Strojní posuv - osa Y: 22 – 393 mm/min
Strojní posuv - osa Z: 10 – 168 mm/min
Výkon motoru posuvu - osa X: 1100 W
Výkon motoru posuvu - osa Y:1100 W
Výkon motoru posuvu - osa Z: 1100 W
Otáčky horizontálního vřetene: 58 - 1800 ot/min
Otáčky vertikálního vřetene: 60 - 1750 ot/min
Počet rychlostních stupňů: 12
Min. vzdálenost vřetene a stolu: 90 - 400 mm
Max. vzdálenost vřetene a stolu: 520 mm
Úhel otáčení frézovací hlavy: 360 °
Výkon motoru horizontálního vřetene: 4000 W
Výkon motoru vertikálního vřetene: 4000 W
Příkon motoru chladícího čerpadla: 90 W
Příkon: 9200 W
Elektrické připojení: 400 V
Rozměry (š × v × h): 2020 × 1920 × 2460 mm
Hmotnost: 2220 kg

Rozsah dodávky
Upínací trn pro frézu Ø 27 mm
Upínací trn pro frézu Ø 32 mm
Upínací trn pro frézu ISO50 / Ø 32 mm
Redukční pouzdro ISO50 / MK4
Kleštinový upínač Ø 4 – 26 mm
Digitální odměřování polohy
Seřizovací nářadí
