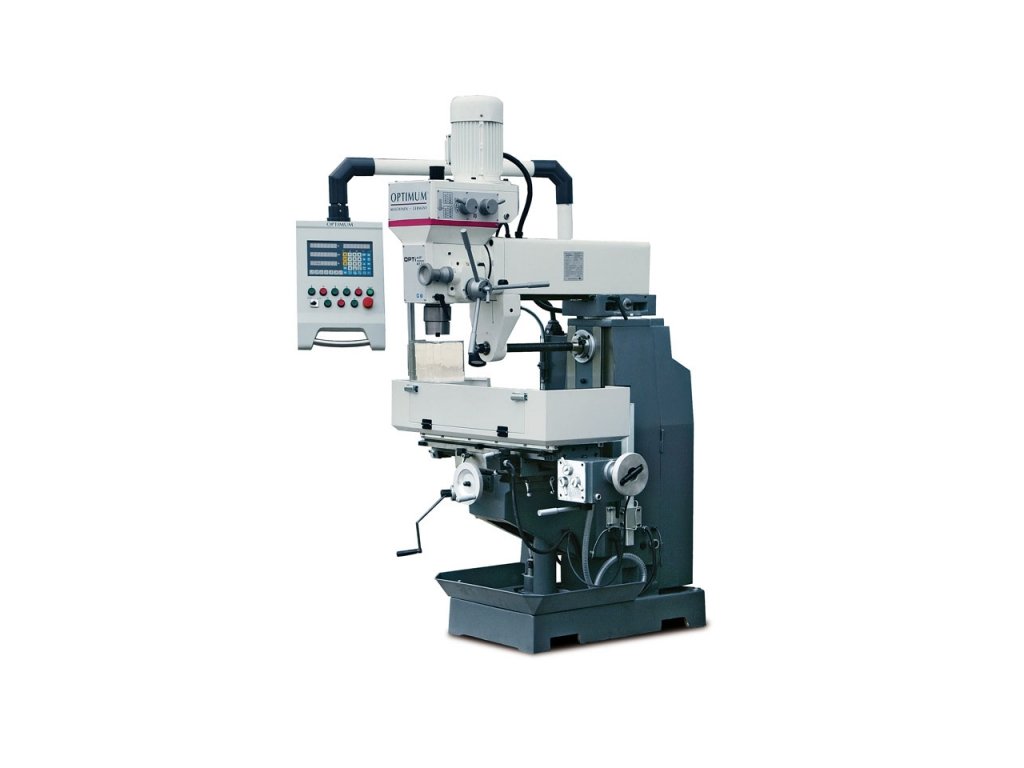

Univerzální frézka Opti MT 50

Detailní popis produktu

Univerzální vrtačko-frézka pro horizontální i vertikální frézování s digitálním odměřováním.
Těžké, kompaktní provedení z kvalitní litiny absorbující vibrace
Posuv pinoly pomocí tří pákových rukojetí (vrtání) nebo pomocí ručního kola jemného posuvu

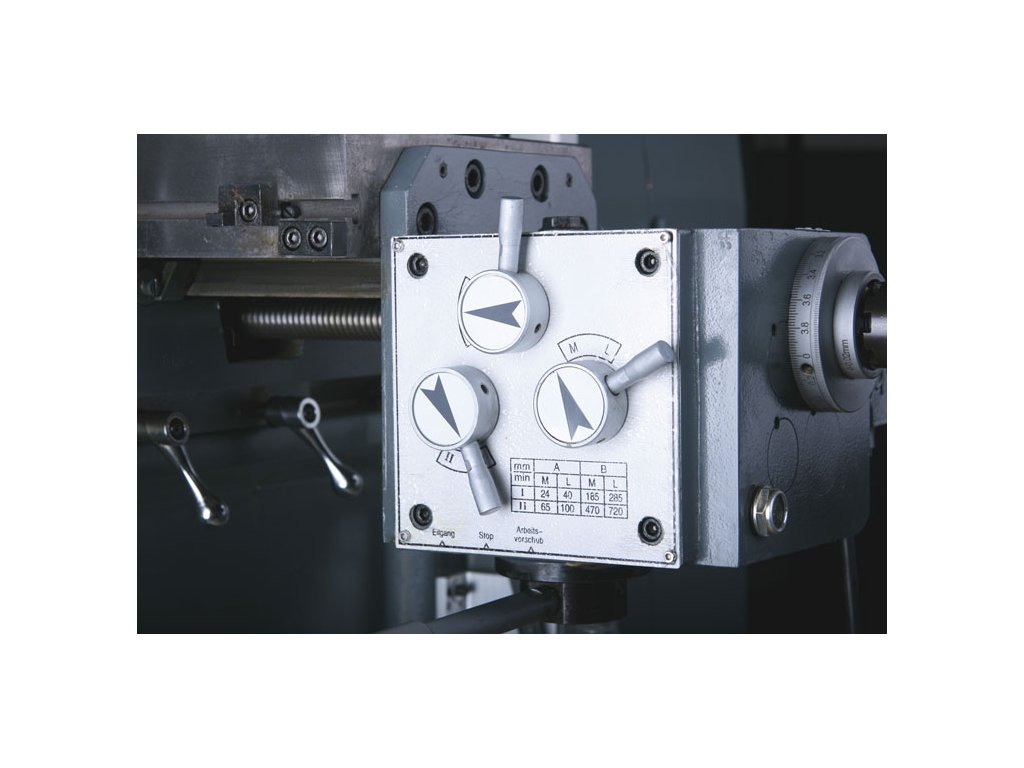

Posuv osy X lze provádět ručně pomocí ručního kola nebo automaticky
Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu
Ve vertikální poloze lze provádět vrtání, vrtání pod úhlem a většinu frézovacích prací

Technická data:
Vrtací výkon trvalý | ocel: 25 mm
Vrtací výkon max. | ocel: 30 mm
Řezání závitů | ocel: M16
Max. průměr stopkové frézy: 25 mm
Max. průměr nožové hlavy: 100 mm
Vyložení: 240 - 650 mm

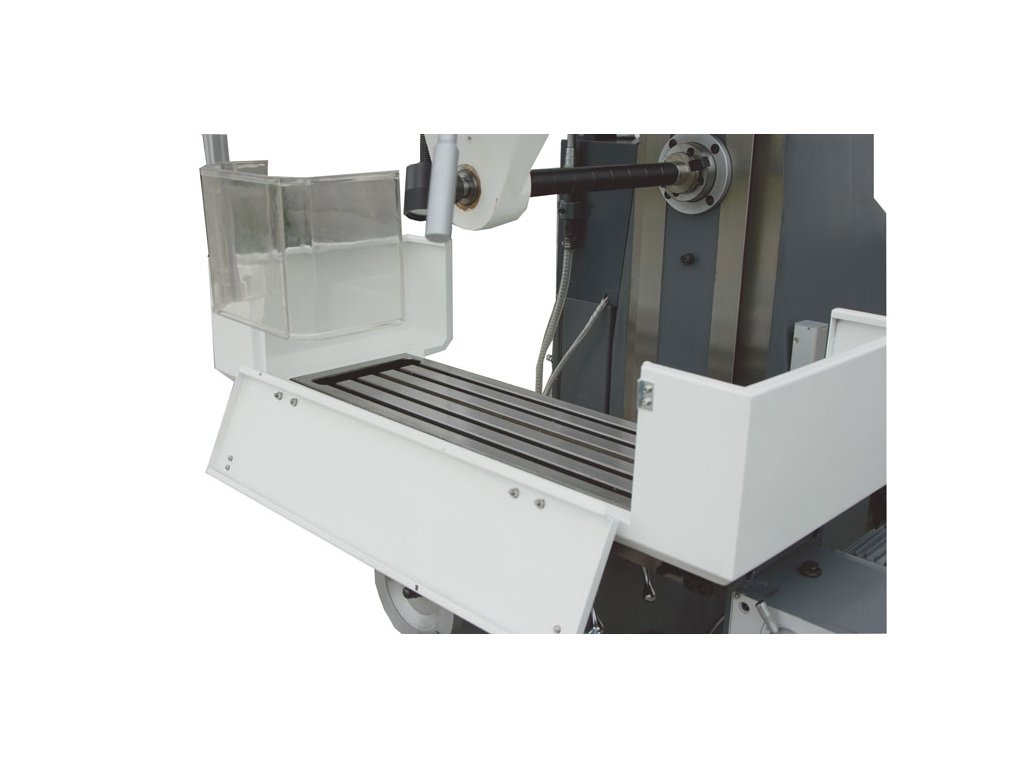

Rozměry pracovního stolu: 1000 × 240 mm
Max. zatížení stolu: 160 kg
T-drážky | počet: 4
T-drážky | velikost drážky: 14 mm
Kužel vřetene: ISO40
Rozsah posuvu - osa X: strojní, 500 mm
Rozsah posuvu - osa Y: ruční, 200 mm
Rozsah posuvu - osa Z: ruční, 340 mm
Otáčky horizontálního vřetene: 58 – 1355 ot/min
Otáčky vertikálního vřetene: 115 - 1750 ot/min
Počet rychlostních stupňů horizontálního vřetene: 9
Počet rychlostních stupňů vertikálního vřetene: 8
Min. vzdálenost vřetene a stolu: 90 mm
Max. vzdálenost vřetene a stolu: 400 mm
Zdvih pinoly: 127 mm
Úhel naklopení frézovací hlavy: - 90 ° až + 90 °
Výkon motoru horizontálního vřetene: 1500 W
Výkon motoru vertikálního vřetene: 1100/2200 W
Příkon motoru chladícího čerpadla: 40 W
Rozměry (š × v × h): 2270 × 2100 × 1500 mm
Hmotnost: 900 kg

Rozsah dodávky

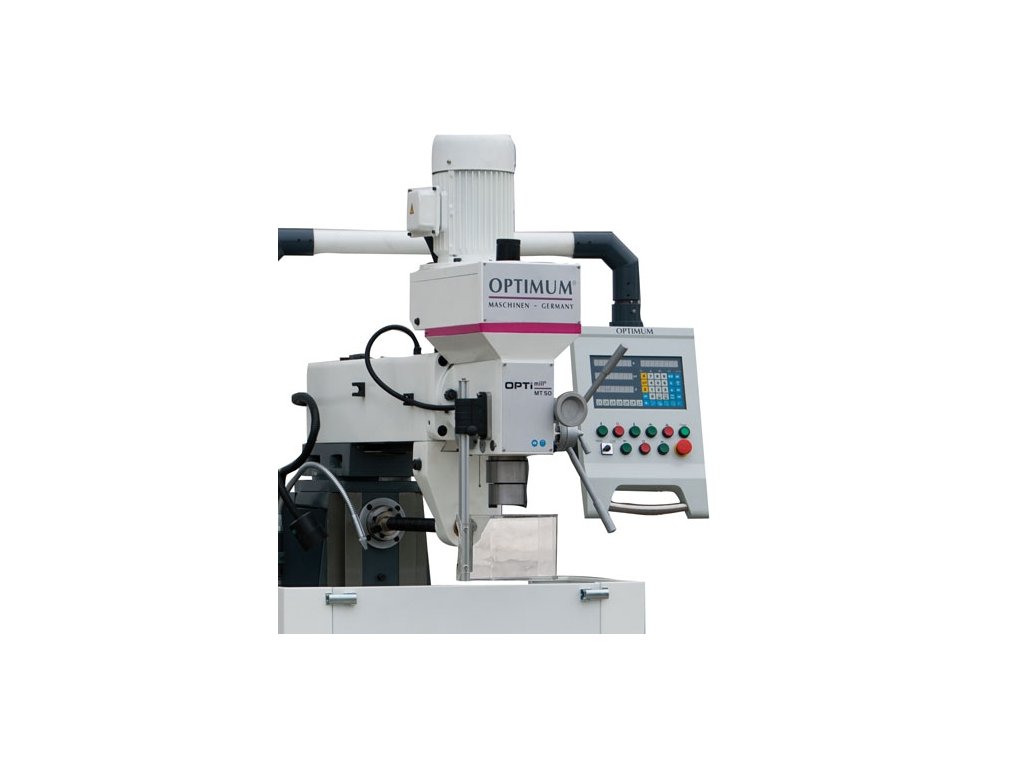

Digitální odměřování os X, Y, Z
Chladící zařízení
Seřizovací nářadí
Vrtací hlavička 1 - 16 mm/B18
Strojní lampa
Redukce ISO40/MK3, ISO40/MK2
Kleštinový upínač ISO40, 5 - 16 mm, ER 25
Frézovací trn pro horizont. frézování
